Kaçak Akım Rölesi Fonksiyon Test Raporu

Kaçak akım : Gerilim  altında  bulunmayan  iletken  bölümler,  akım  sisteminin  orta  noktasına, doğrudan  doğruya topraklanmış bir şebeke noktasına yada toprağa iletken olarak bağlı ise, gerilim altında olan tesis bölümlerinde bu bölümlere yalıtkan madde üzerinden işletme gereği geçen akımdır.

Kaçak Akım Rölesi Açma Süresi Ne Olmalıdır? Hata Akımı Koruma Bağlantısı (Kaçak Akım Rölesi) : Bu sistemin kullanılmasının amacı, gerilim altında olmayan iletken tesis bölümlerinde meydana gelebilecek olan yüksek dokunma gerilimlerinin tesiste sürekli olarak kalmasını, böyle bir durumun ortaya çıkması durumunda akan ve belirli bir değeri aşan arıza akımının, tüm faz iletkenlerini ve varsa orta iletkeninin devresini 200 ms içinde açması ile önlemektir. (EİTY Madde 39)

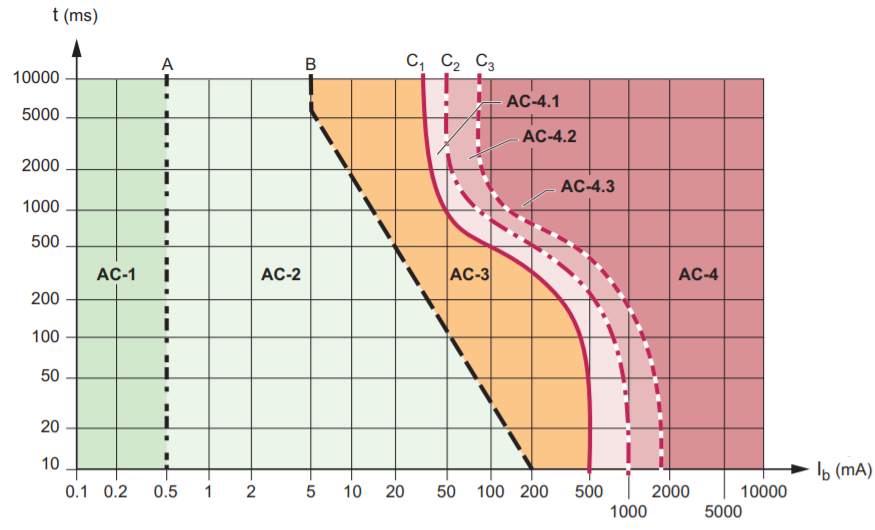

Şekil-C.3: 15 Hz – 100 Hz AC Akımın İnsan Vücudu Üzerindeki Etkileri (Akım/Zaman Bölgeleri)

Grafik Açıklaması:

Bu diyagram, 15 Hz ile 100 Hz arasındaki alternatif akım (AC)‘ın insan vücudu üzerindeki fizyolojik etkilerini akım şiddeti (mA) ve maruz kalma süresi eksenlerinde göstermektedir.

Bölgeler ve Etkileri:

1. AC-1 (0,1 – 0,5 mA)
   • Hafif etki: Algılanabilir ancak zararsız seviye.
   • Örnek: Statik elektrik veya düşük akımlı temas.
2. AC-2 (0,5 – 10 mA)
   • Kas kasılmaları: İstem dışı tepkiler, rahatsızlık hissi.
   • Tehlike: Uzun süreli temas tehlikeli olabilir.
3. AC-3 (10 – 200 mA)
   • Şiddetli kas spazmları: Solunum zorluğu, geçici felç riski.
   • Kritik eşik: Kalp ritmini bozabilir (ventriküler fibrilasyon riski).
4. AC-4 (200 mA üzeri)
   • Ölümcül risk:
     • AC-4.1: Kalp durması, yüksek yaralanma riski.
     • AC-4.2: İç organ hasarı, şok.
     • AC-4.3: Ani ölüm (ventriküler fibrilasyon veya yanık nedeniyle).

Eksenler:

• Dikey Eksen (Akım Şiddeti): 1 mA – 10.000 mA (logaritmik ölçek).
• Yatay Eksen (Zaman): 10 ms – 10.000 s (kısa süreli yüksek akım vs. uzun süreli düşük akım).

Kaçak akım rölelerinin testleri bu sebeplerle çok önemlidir. Bizler Antalya da (kepez, muratpaşa, konyaaltı, döşemealtı, aksu,serik, kemer, korkuteli başta olmak üzere) kaçak akım rölelerini açma akımı ve açma sürelerini test ederek kaçak akım rölesi fonksiyon testlerini elektrik tesisatı periyodik kontrolü kapsamında iç tesisat kontrollerinde yapmaktayız.
